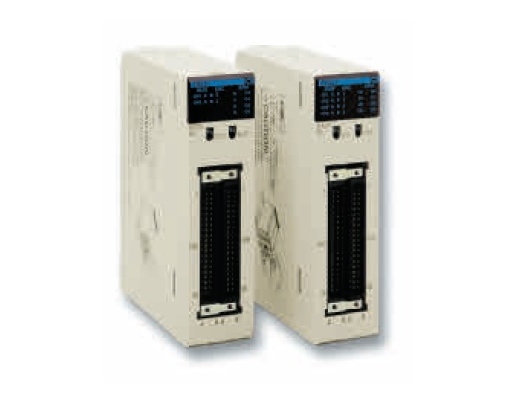

CS Serisi Pozisyon/Hareket Kontrol Üniteleri
Herhangi bir CS1 PLC’ye hareket kontrolü ekleyin
Basit pozisyon ölçümünden çok eksenli senkronize hareket kontrolüne kadar CS1
eksiksiz ürün aralığı sunar:
• Sayıcı üniteleri pozisyon bilgisini SSI veya artımlı enkoderlerden alır.
Gerçek pozisyonlar dahili olarak saklanan hedef değerler ile karşılaştırılır.
• Pozisyon kontrol üniteleri servo sürücüler veya step motorlar ile noktadan noktaya
pozisyonlandırma için kullanılır. Hedef verisi ve hızlanma/yavaşlama eğrileri çalışma
sırasında ayarlanabilir.
• MECHATROLINK-II arabirim ile donatılmış pozisyon ve hareket kontrol üniteleri
tek bir yüksek hızlı bağlantı üzerinden birden fazla sürücüyü kontrol edebilir.
Çok katmanlı haberleşme üzerinden mesaj yönlendirme, bağlı olan sürücülerin
kontrol ağı üzerindeki herhangi bir noktadan yapılandırılabilmesini sağlar.
Ürünler
Döküman
Teknik Bilgiler
Resim
Video
Ürünler
Döküman
Döküman Bulunamadı
Teknik Bilgiler
| Kanal/ Eksen | Tip | Sinyal tipi | Ünite sınıfı | Açıklamalar | Bağlantı tipi | Sipariş kodu | ||
| 2 | SSI girişleri | Senkron | Özel I/O ünitesi | Haberleşme hızı, kodlama tipi, veri uzunluğu, | M3 vida | CS1W-CTS21 | ||
| (mutlak pozisyon verisi) | seri protokol | vs. her bir kanal için ayarlanabilir | ||||||
| 2 dijital çıkış, NPN/PNP seçilebilir. | ||||||||
| 2 | 500 kHz Sayıcı | 24 V, 12 V, line driver | Özel I/O ünitesi | 4 konfigüre edilebilir dijital giriş + | 1 x Fujitsu (40 nokta) | CS1W-CT021 | ||
| 4 | 4 konfigüre edilebilir dijital çıkış Hedef değerler CPU’ya kesmeyi tetikler |
2 x Fujitsu (40 nokta) | CS1W-CT041 | |||||
| 1 | Pozisyon kontrol ünitesi | 24 V açık kollektör | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC113 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 2 | Pozisyon kontrol ünitesi | 24 V açık kollektör | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC213 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 4 | Pozisyon kontrol ünitesi | 24 V açık kollektör | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 2 x Fujitsu (40 nokta) | CS1W-NC413 | ||
| limit switch, stop, kesme girişleri | ||||||||

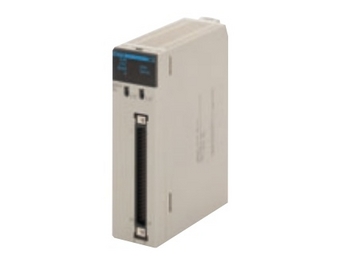

| 1 | Pozisyon kontrol ünitesi | Line driver | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC133 | ||
| limit switch, stop, kesme girişleri | ||||||||
| 2 | Pozisyon kontrol ünitesi | Line driver | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 1 x Fujitsu (40 nokta) | CS1W-NC233 | ||
| limit switch, stop, kesme girişleri | ||||||||

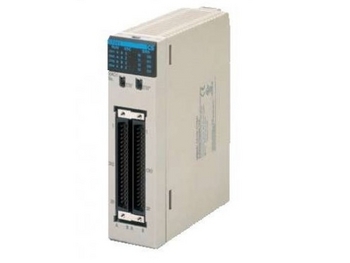

| 4 | Pozisyon kontrol ünitesi | Line driver | Özel I/O ünitesi | 500 kpps puls çıkışları, orijin, | 2 x Fujitsu (40 nokta) | CS1W-NC433 | ||
| limit switch, stop, kesme girişleri | ||||||||

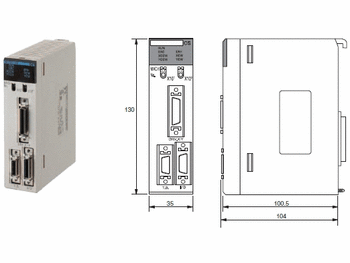

| 2 | Hareket kontrol ünitesi | Analog | Özel I/O ünitesi | Otomatik yamuk ya da | Geçmeli konnektörler (3M) | CS1W-MC221-V1 | ||
| S-eğrisi hızlanma/yavaşlamalı kapalı döngü | ||||||||
| 4 | Hareket kontrol ünitesi | Analog | Özel I/O ünitesi | Otomatik yamuk ya da | Geçmeli konnektörler (3M) | CS1W-MC421-V1 | ||
| S-eğrisi hızlanma/yavaşlamalı kapalı döngü | ||||||||
| Tanım | Bağlantı tipi | Sipariş kodu | ||||||
| Genel amaçlı I/O terminal bloğu (40 x M3 vida) | MIL (40 nokta) | XW2D-40G6 | ||||||
| 40 noktalı Fujitsu konnektörlü I/O üniteleri için genel amaçlı I/O bağlantı kablosu Fujitsu konnektör ( _ _ _ = cm cinsinden uzunluk) | Fujitsu’dan (40 nokta) | XW2Z-_ _ _ B | ||||||
| MIL’e (40 nokta) | ||||||||
| Servo röle ünitesi 1-Eksen pozisyon kontrol ünitesi | – | XW2B-20J6-1B | ||||||
| Servo röle ünitesi 2-Eksen pozisyon kontrol ünitesi | – | XW2B-40J6-2B | ||||||
| Servo röle ünitesini CS1W-NC113 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A6 | ||||||
| Servo röle ünitesini CS1W-NC213/413 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A7 | ||||||
| Servo röle ünitesini CS1W-NC113 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A6 | ||||||
| Servo röle ünitesini CS1W-NC213/413 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A7 | ||||||
| Servo röle ünitesini CS1W-NC133 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A10 | ||||||
| Servo röle ünitesini CS1W-NC233/433 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. Sigma-II servo sürücüler için. | – | XW2Z-100J-A11 | ||||||
| Servo röle ünitesini CS1W-NC133 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A10 | ||||||
| Servo röle ünitesini CS1W-NC233/433 pozisyon kontrol ünitesine bağlayan kablo, kablo uzunluğu 1 m. SmartStep servo sürücüler için. | – | XW2Z-100J-A11 | ||||||
| Servo röle ünitesini Sigma-II servo sürücülere bağlayan kablo, kablo uzunluğu 1 m. | – | XW2Z-100J-B25 | ||||||
| Servo röle ünitesini SmartStep servo sürücüye bağlayan kablo, kablo uzunluğu 1 m. | – | XW2Z-100J-B29 | ||||||
