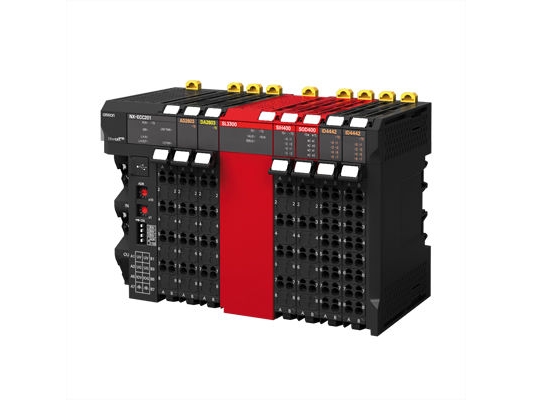

NX SERİSİ MODÜLER I/O SİSTEMİ

Omron Türkiye / Motion Kontrol / SYSMAC MOTIOIN KONTROL /

  • Modern makine kontrolü, sistem genelinde hareket eksenlerinin mikro saniyelik hassasiyetle
    senkronizasyonunu gerektirir. NX I/O sistemi, bu zamanlama hassasiyetini ve
    tekrarlanabilirliği geniş bir giriş ve çıkış çeşidi için sunar. Çok hızlı dahili bus sistemi,
    EtherCAT ağındaki Dağıtılmış Saat ile senkronize edildiğinden sistem genelinde belirleyici
    I/O işlemlerine neden olur.
    NX serisi I/O; standart ve yüksek hızlı dijital I/O'lar, çeşitli performans seviyelerinde
    analog I/O, enkoder girişleri ve puls çıkışları da dahil olmak üzere eksiksiz bir ünite
    yelpazesini kapsamaktadır. Seri; zaman mühürlü I/O, güvenlik I/O ve uygulamaya özel
    modüllerle genişleyerek devam edecektir.
    • Sysmac makine otomasyon kontrolörleri ile ideal eşleşme
    • Sistem genelinde, 1 μs'den az gecikmeye sahip senkronize I/O güncellemeleri
    • Yüksek yoğunluk: 12 mm genişlikte en fazla 16 dijital ya da 8 analog sinyal
    • Kolay sistem montajı ve test için çıkarılabilir kablolama terminalleri

Ürünler
Döküman
Teknik Bilgiler
Resim
Video
Ürünler
Döküman
Teknik Bilgiler
Unit
type		 Product
Name		 Specification Model Stand-
ards
Number
of
points		 Internal
I/O
common		 Rated
input
voltage		 I/O refreshing method ON/OFF
response
time
NX
Series
Digital
Input
Units		 DC
Input
Units
3185_lu_1_1
 4
points		 NPN 12 to
24 VDC		 Switching Synchronous I/O
refreshing and Free-Run
refreshing		 20 μs max./
400 μs max.		 NX-ID3317 UC1,
N, L,
CE, KC
24 VDC 100 ns max./
100 ns max.		 NX-ID3343
Input refreshing with input
changed time only *		 NX-ID3344
PNP 12 to
24 VDC		 Switching Synchronous I/O
refreshing and Free-Run
refreshing		 20 μs max./
400 μs max.		 NX-ID3417
24 VDC Input refreshing with input
changed time only *		 100 ns max./
100 ns max.		 NX-ID3443
NX-ID3444
8
points		 NPN Switching Synchronous I/O
refreshing and Free-Run
refreshing		 20 μs max./
400 μs max.		 NX-ID4342
PNP NX-ID4442
16
points		 NPN NX-ID5342
PNP NX-ID5442
Unit type Product Name Current
consumption		 Maximum I/O
power supply current		 Model Standards
NX Series
EtherCAT
Coupler Unit		 EtherCAT Coupler Unit
3184_lu_1_1
 1.45 W or lower 4 A NX-ECC201 UC1, N, L,
CE, KC
10 A NX-ECC202



Unit
type		 Product
Name		 Specification Model Stand-
ards
Number
of
points		 In-
ternal
I/O
com-
mon		 Maximum
value of
load
current		 Rated
volt-
age		 I/O
refreshing
method		 ON/OFF
response
time
NX
Series
Digital
output
Units		 Transistor
Output
Unit
3186_lu_1_1
 2
points		 NPN 0.5 A/
point,
1 A/Unit		 24
VDC		 Output
refreshing with
specified time
stamp only *		 300 ns max./

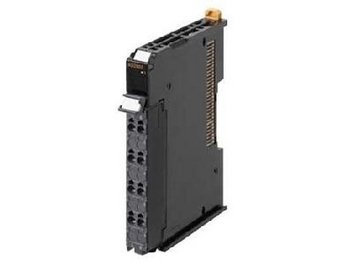

300 ns max.		 NX-OD2154 UC1,
N, L,
CE, KC
PNP NX-OD2258
4
points		 NPN 0.5 A/
point,
2 A/Unit		 12 to
24 VDC		 Switching
Synchronous
I/O refreshing
and Free-Run
refreshing		 0.1 ms max./
0.8 ms max.		 NX-OD3121
24 VDC 300 ns max./
300 ns max.		 NX-OD3153
PNP 0.5 ms max./
1.0 ms max.		 NX-OD3256
300 ns max./
300 ns max.		 NX-OD3257
8
points		 NPN 0.5 A/
point,
4 A/Unit		 12 to
24 VDC		 0.1 ms max./
0.8 ms max.		 NX-OD4121
PNP 24 VDC 0.5 ms max./
1.0 ms max.		 NX-OD4256
16
points		 NPN 12 to
24 VDC		 0.1 ms max./
0.8 ms max.		 NX-OD5121
PNP 24 VDC 0.5 ms max./
1.0 ms max.		 NX-OD5256
